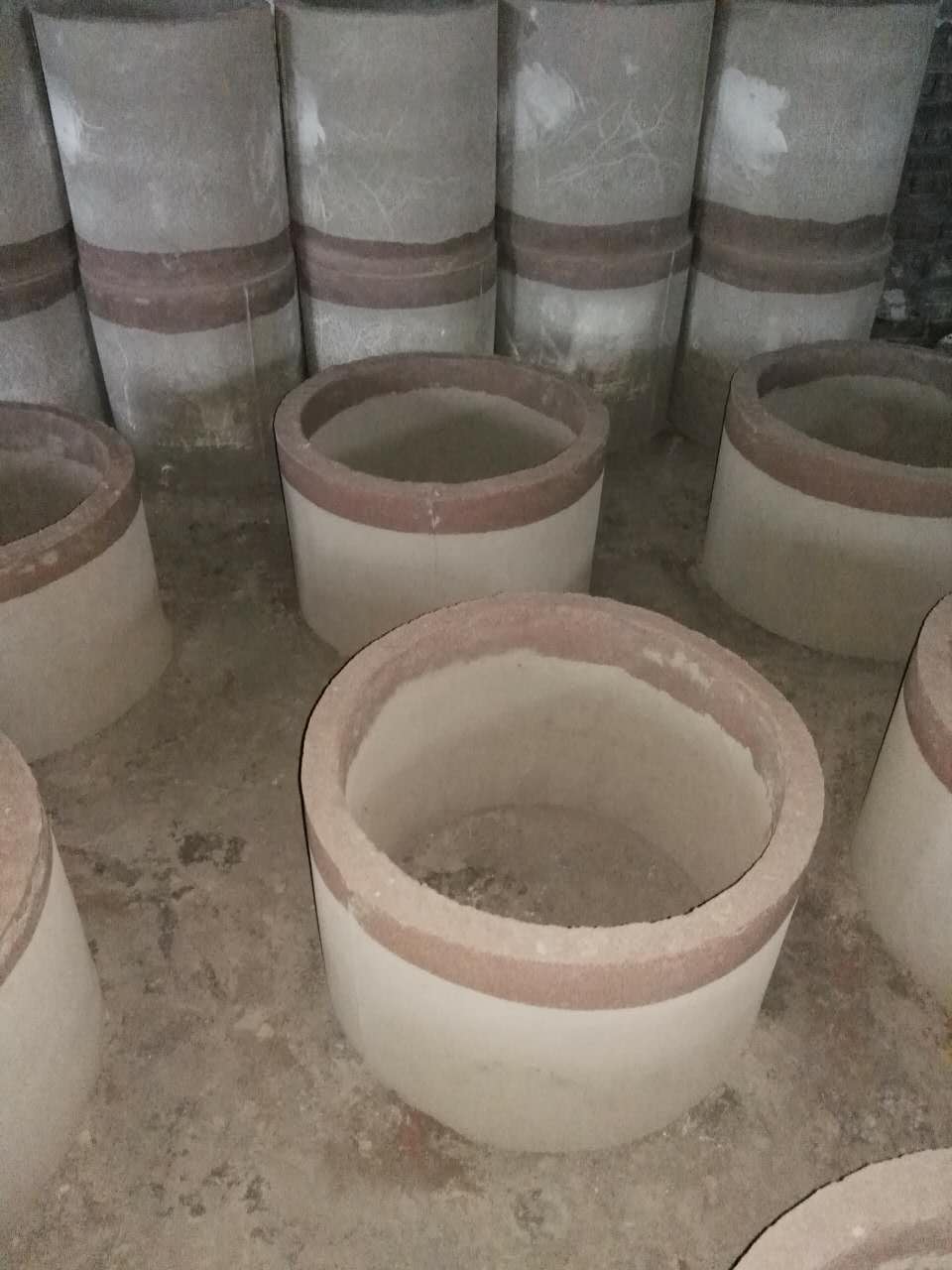

功能不同的冒口，其形式、大小和開設(shè)位置均不相同，所以，冒口的設(shè)計要考慮鑄造合金的性質(zhì)和鑄件的特點。①對于凝固過程中體積收縮不大的合金（如灰鑄鐵），或不產(chǎn)生集中縮孔的合金（如錫青銅），冒口的作用主要是排放型腔中的氣體和收集液流前沿混有夾雜物或氧化膜的金屬液，以減少鑄件上的缺陷。這種冒口多置于內(nèi)澆口的對面,其尺寸也不必太大。

②對于要求控制顯微組織的鑄件，冒口可以收集液流前沿已冷卻的金屬液,避免鑄件上出現(xiàn)過冷組織。圖2是單體鑄造的活塞環(huán)，在內(nèi)澆口的對面設(shè)置一個小冒口來收集冷金屬，該處就不會因金屬過冷而出現(xiàn)白口組織，導(dǎo)致鑄件報廢。這類冒口的大小和設(shè)置部位，應(yīng)根據(jù)鑄件的顯微組織要求確定。

③對于凝固期間體積收縮量大而且趨向于形成集中縮孔的合金（如鑄鋼、錳黃銅及鋁青銅等），冒口的主要作用是補償金屬液在型腔中的液態(tài)收縮和鑄件凝固過程中的收縮，以獲得沒有縮孔的致密鑄件。鑄件在鑄型中冷卻時，*薄的部位先凝固，其收縮可由附近較厚的部分補償；較厚部分凝固時，又可由*厚部分得到補償；*厚部分凝固時，如得不到外來的補償，該處就會形成大縮孔。在這種情況下，冒口的作用就是要補償鑄件*后凝固的部分，所以要置于鑄件*厚部位的上方或側(cè)面，并且它的凝固要求晚于鑄件的*厚部分。
